Sensore di parcheggio ad ultrasuoni per il sistema di guida al parcheggio
introduzione
Sensore di parcheggio a ultrasuoni per il sistema di guida al parcheggio che utilizza il principio di funzionamento ad ultrasuoni per rilevare se lo spazio di parcheggio è occupato o meno, e utilizzando l'indicatore LED per distinguere il suo stato (ROSSO occupato, VERDE disponibile), che può guidare il conducente a trovare lo spazio rapidamente e migliorare il livello di gestione del parcheggio. Allo stesso tempo, inviare lo stato al controller superiore.
Immagine
Parametro
Operativo | DC18V ~ 30V, Consiglia : | Principio operativo | Rilevazione ultrasonica |
Voltaggio | 24V | ||
Tipico | Luce rossa : 65mA | Comunicazione | RS-485 |
attuale | Luce verde : 56mA | Modalità | |
Dimensione | 130 * 130 * 80mm | Codifica degli indirizzi | 00 ~ 31, attraverso 5 jumper |
indirizzamento | |||
Rilevamento | 290 cm , attraverso 2 jumper | Operativo | -20 ~ + 50 ℃ |
Gamma | ambientazione | Temperatura | |
ESD | 12KV | Test del treno di impulsi | ± 4KV |
Tavolo 2
Indicatore dello stato di lavoro
Indicatore di stato di lavoro (rosso): luce accesa significa con comunicazione e oggetti rilevati
Impostazione dei ponticelli S1
Istruzioni per l'impostazione dei ponticelli S1 :
Da destra a sinistra, (LH) 【1,2,3,4,5,6,7】, il numero 5 inferiore (1-5) è l'impostazione dell'indirizzo, il numero 2 più alto (6-7) è l'indirizzo dell'altezza di installazione, ponticello in mezzi 1, senza ponticello significa 0.
Impostazione dell'indirizzo : numero 5 inferiore (5,4,3,2,1) Rappresenta in modo corrispondente l'indirizzo binario 16,8,4,2,1. Diverso numero di combinazioni di linee di salto, come l'indirizzo del parcheggio 3, è necessario il ponticello in 1 e 2.
Distanza di rilevamento: Sen 1 0 | Aggiungi rilevatore : Aggiungi ( 4 -> 0 ) | |||
Sen10 | Altezza di installazione | Distanza orizzontale dal parcheggio | Ind | Ind |
( Y ) | linea ( X ) | |||
0 0 | 180CM - 210CM | direttamente sopra la linea di parcheggio | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250CM | direttamente sopra la linea di parcheggio | 0 0 0 0 1 | 01 |
1 0 | 250CM - 270CM | direttamente sopra la linea di parcheggio | ...... | ... |
1 1 | 270CM - 290cm | direttamente sopra la linea di parcheggio | 1 1 1 1 1 | 31 |
Tabella 3
Nota:
1, quando il sensore di parcheggio ad ultrasuoni sistema di guida di parcheggio impostare il ponticello, per favore ripetutamente spingere ed estrarre più volte per rimuovere lo strato di ossido per garantire un buon contatto.
2, l'altezza di installazione suggerita è Y: 2.4m-3m, installata direttamente sopra la linea di parcheggio, al fine di garantire un rilevamento affidabile.

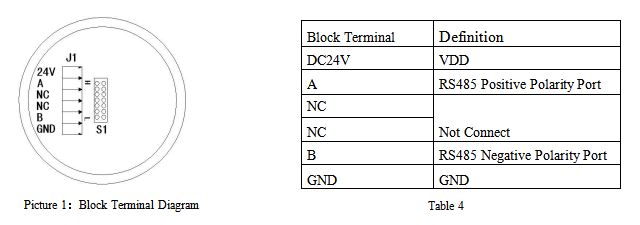

Istruzione del terminale di blocco

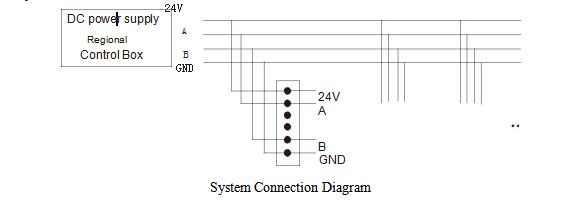

Istruzioni di connessione del sistema
1. Il dispositivo sotto un RCM preferibilmente collegato in modalità bus, l'indirizzamento del rivelatore tramite cinque jumper, un bus di comunicazione potrebbe permettersi al massimo 32 rilevatori.
2. I rivelatori sotto un RCM ottengono l'alimentazione CC da RCM. Considerando la perdita di linea ingegneristica, il rivelatore utilizza una vasta gamma di design di alimentazione.
3. Per garantire il corretto funzionamento dell'apparecchiatura terminale, si consiglia di utilizzare l'alimentatore da 24 V CC. La centralina di controllo regionale alimenta la potenza elettrica pari al consumo energetico del 150% - 200% del totale delle apparecchiature di alimentazione, per garantire un avvio e un lavoro affidabile per un lungo periodo.
Instal l dimostrazione
